Hur man crimp ett twisted pair?

Låt oss först se vad som ärett twisted pair. Denna kommunikationskabel består av ett eller flera par isolerade ledare. Ledarna är vridna ihop och täckta med en plasthylsa. Nätverkskabeln som används för att ansluta till Internet består av fyra ledare.

Innan du komprimerar det tvinnade paret måste du bestämma för vilka ändamål du ska använda den. Det finns två huvudtyper av krympning twisted-pair-kontakt:

•
  direktlänk - för anslutning av en dator och en switch / nav / router
•
  tvärlänk (crossover) - att ansluta två datorer tillsammans

Med en rak länk krympas båda ändarna av det vridna paret i ett mönster, med tvärbindningen i olika riktningar. Vanligtvis när twisted pair för en rak linje ledare twisted pair är ordnade i följande ordning:

•
  vit / orange / orange / vit / grön / blå / vit / blå / grön / vit / brun / brun

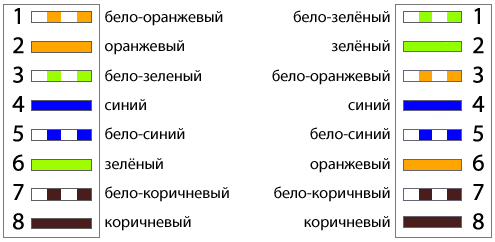

vid crossover länk den ena änden av det tvinnade paret komprimeras av det föregående schemat och det andra av det andra:

•
  vit / grön / grön / vit / orange / blå / vit / blå / orange / vit / brun / brun


I princip kan moderna nätverkskort "förstå" och direktlänk när man ansluter två datorer, men det är bättre att vara säker.

Så, hur man crimp ett twisted pair hemma? För att göra detta behöver du själva kabeln, flera RJ-45-kontakter och ett speciellt verktyg som heter crimptång (crimper, crimper).

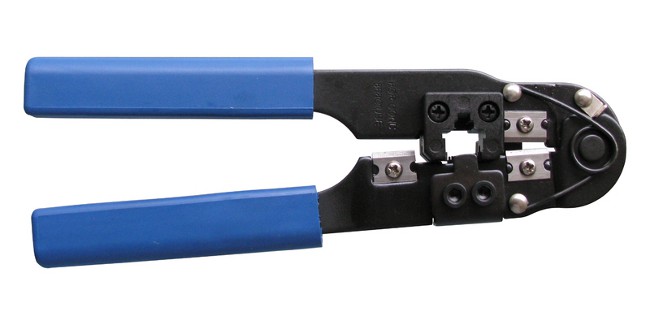

Krimptänger består av tre arbetsområden, som alla har sina egna funktioner. Handtaget är placerat kniv för skärning av ledningar, och vissa modeller har också ett urtag för att avlägsna den externa isoleringen från den runda kabeln. I mitten av swage finns en speciell socket, i vilken konnektorn är också krympad. Och i den övre delen av crimper finns ett område som hjälper Skala den yttre isoleringen twisted pair.

Så, för att komprimera det snodda paret behöver du försttrimma försiktigt kabelns ände med den inbyggda kniven. Då ska det rengöras ca tre centimeter av kabeln från isoleringen med en speciell kniv. I princip kan du ersätta den med en vanlig kniv eller sax.

Därefter ska du späda ut, untwine ochanpassa trådpar. Då måste du fördela ledningarna enligt färgerna i enlighet med önskat schema och justera. Efter åtdragning av de ledande ledarna är det nödvändigt att skära sina spetsar med hjälp av en inbyggd kniv och lämnar ca 1 cm vävda ledare.

Efter detta sätts de inriktade ledarna in ikontakt RJ-45. Ledare måste nå slutet av trågorna. Se till att kabelmanteln kommer ut bakom spärren, utformad för fixering, och kommer också till ett stopp. Då måste du kontrollera om ledarna är rätt placerade i färger och sätt i kontakten i swage tills den stannar. Därefter kläms krimptången tills gaffelns kabellås klickar på plats.

Men det händer att du inte har krympningar, men komprimerarett vriden par, ja, bara dåligt. Då kan du använda en tunn skruvmejsel för att krympa den. Denna metod är mer mödosam och mindre effektiv, men i en nödsituation kan det vara användbart. Hur man krympar ett vridet par med en skruvmejsel?

Som i föregående fall är det nödvändigt att rengöraIsolering, expandera ledarna med färger och sätt in dem i kontakten. Därefter måste plastkontakthållaren och kontaktdammarna dumpas så att de inte sticker ut över ytan. För att göra detta, tryck på dem över änden av skruvmejseln. Därefter måste du sätta in skruvmejseln längs med och slutligen dränka kontakterna så att tänderna kommer in i isoleringen. Du måste trycka hårt, men försiktigt.

Kontrollera om du lyckades klämma in det vridna paret korrekt, du kan använda speciell enhet - tester. Även i vissa fall behövs inte ens en tester - ett dåligt fungerande eller inte fungerande nätverk och visar att kabeln krymps dåligt eller felaktigt.
