Hemlagat teleskop

Som du förmodligen redan vet, i teleskop-reflektorer representeras linsen av en spegel. Att skapa ett självtillverkat teleskop-reflektorär ganska svårt, speciellt om man manuellt gör speglar för det, men den otvivelaktiga fördelen med en självgjord teleskopreflektor framför samma homemade refraktorteleskop är dess större förstoring än refraktorn.

Självgjorda teleskop-reflektorer, amatör astronomer bygger, främst på Newton-systemet. Det var Isaac Newton omkring 1670 som först skapade teleskop-reflektorn. Detta gjorde det möjligt för honom att bli av med kromatiska avvikelser (De leder till en minskning av bildskärpa, till uppkomsten av den färgade konturer eller ränder, som inte finns på det verkliga objektet) - huvud brist på dåvarande refraktor.

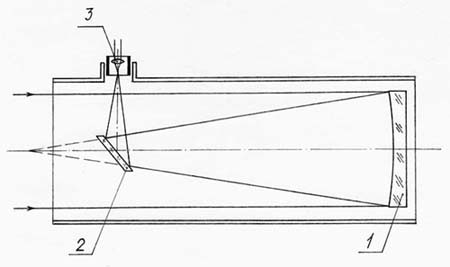

Schemat för "Newtonian" reflektorn ser ut så här:

I detta schema är spegeln 1 också linsenkallad huvudspegeln. Denna spegel är parabolisk eller sfärisk. Spegel 2 kallas en diagonal spegel - den här spegeln riktar en stråle av reflekterade strålar genom okularet till observatören. Elementet indikerat med siffran 3 är okularenheten.

Huvudspegelens fokus och fokus för okularet som sätts in i ögonröret måste sammanfalla. Huvudspegelens fokus är definierat som kontexens spets som reflekteras av spegel strålarna.

Den diagonala spegeln är gjord i små dimensioner, den är platt och kan ha en rektangulär eller elliptisk form. En diagonal spegel monteras på huvudspegelens (optiska axelns optiska axel) vinkel med 45 ° vinkel.

En vanlig hushållsplattspegel är inte alltid lämplig för användning som en diagonal spegel i ett hemgjord teleskop - teleskopet behöver en optiskt mer exakt yta. därför Som en diagonal spegel kan du använda en platt yta av en plat konkav eller flatböjd optisk lins, om du först täcker detta plan med ett lager av silver eller aluminium.

Dimensioner plan diagonal spegel för hemgjord teleskop bestäms från plottning av kon av strålar som reflekteras av primärspegeln. När en rektangulär eller elliptisk form av spegeln eller den del axeln är relaterade till varandra som 1: 1,4.

Linsen och okularet hos den självtillverkade teleskopreflektorn monteras i teleskopröret ömsesidigt vinkelrätt. För att montera huvudspegeln i ett hemgjord teleskop krävs en ram, trä eller metall.

Att skapa en träram för huvudspegeln i ett hemlagat reflektorteleskop Du kan ta en runda eller ottekantig tallriktjocklek inte mindre än 10 mm och 15-20 mm mer än huvudspegelns diameter. Huvudspegeln är fixerad på detta bräda med 4 stycken tjockväggigt gummirör, sätt på skruvarna. För bättre fixering under skruvarna kan du sätta på plastskivor (spegeln kan inte klämas fast av dem).

Trompet av ett hemgjord teleskop är tillverkad av ett stycke metallrör, från flera lager av kartong limmade ihop. Du kan också göra ett metall-kartongrör.

Tre lager av kartong bör limas mellanett snickeri eller kaseinlim, sätt sedan in kartongröret i metaltisk ringar med stelhet. Av metall gör man också en skål för kanten av huvudspegeln i det hemmagjorda teleskopet och rörets lock.

Rörets längd på röret (röret) hos den hemmagjorda teleskopreflektorn ska vara lika med brännvidden på huvudspegeln och rörets inre diameter - 1,25 av huvudspegelns diameter. Från insidan bör röret i det hemlagade teleskop-reflektorn vara "svartat", d.v.s. täcka med ett matt svart papper eller färg med en svart mattfärg.

Okularet hos ett hemgjord teleskop-reflektor i det enklaste utförandet kan baseras,som de säger, "på friktionen": det rörliga inre röret rör sig längs den fasta yttre, vilket ger den nödvändiga fokuseringen. Den okulära enheten kan också gängas.

Det hemlagade reflektorteleskopet måste monteras på ett speciellt stöd - monteras före användning. Du kan köpa som en färdig fabrikmontera, och gör det själv, från improviserade material. Du kan läsa mer om typer av montering för självtillverkade teleskop i våra följande material.

Landstinget påminner dig om att titta på solen utan att använda speciella solfilter är extremt farligt för dina ögon!
